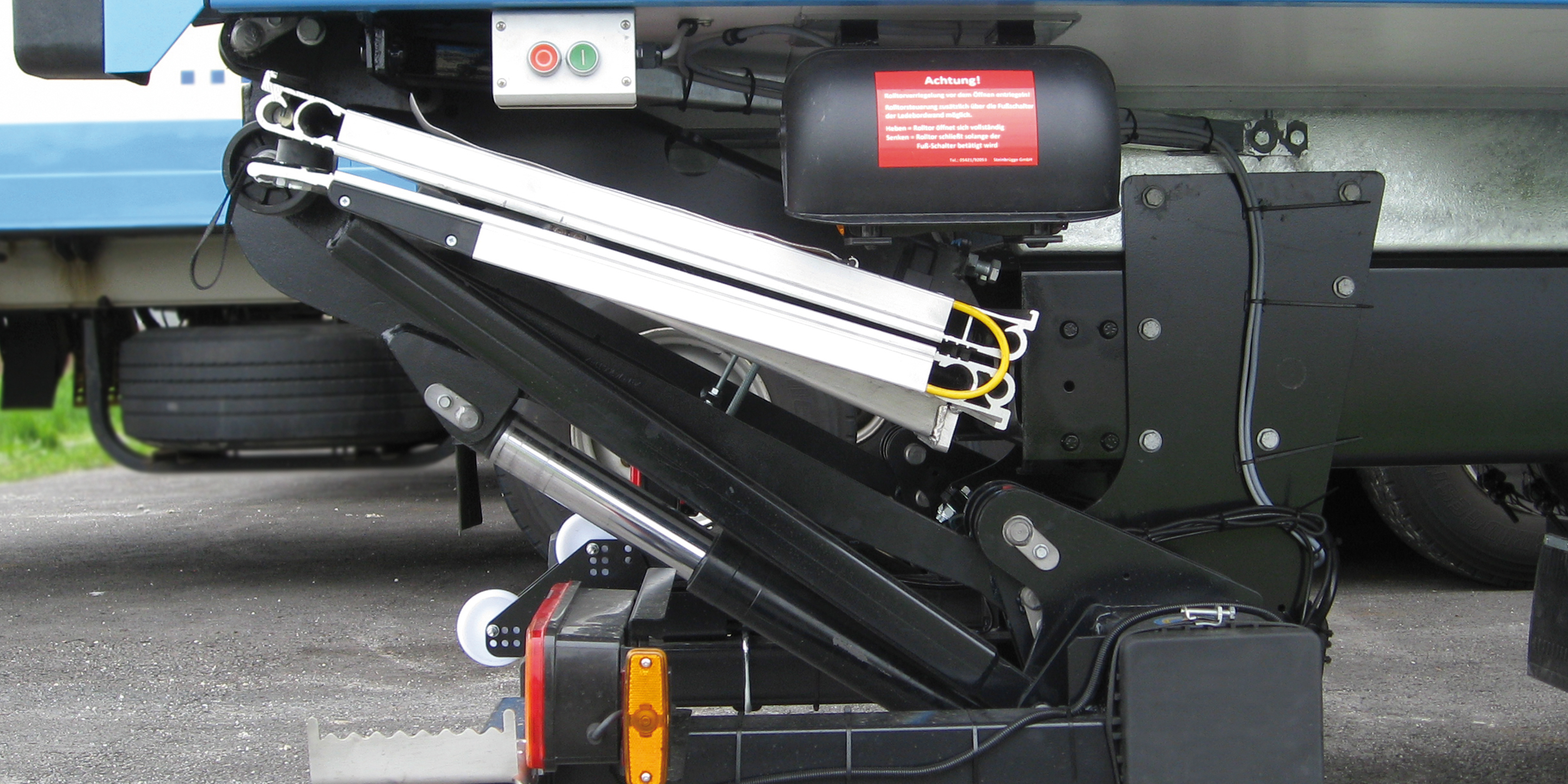

- Le hayon élévateur pour diverses applications de transport avec différents chargements
- Capacité 1500 kg pour centre de gravité 600 mm
- 2 vérins de levage avec barres parallèles renforcées
- Plateforme entièrement alu pour dépliage et repliage faciles
- Dispositif anti-encastrement en 3 parties
- Également disponible sans profilé de fermeture de hayon (HA) pour compartiment frigorifique
- Nombreux équipements spéciaux disponibles
Capacité : 1500
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage
Côte d’entraxe : 1310 mm
Centre de gravité dans le sens longitudinal : 600
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : 8° jusqu’à -8
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 305 kg | 1210 mm | 2000 mm | alu | - |
| a (mm) | Q (kg) |
| 600 | 1500 |
| 720 | 1250 |
| 900 | 1000 |
| 1200 | 750 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
