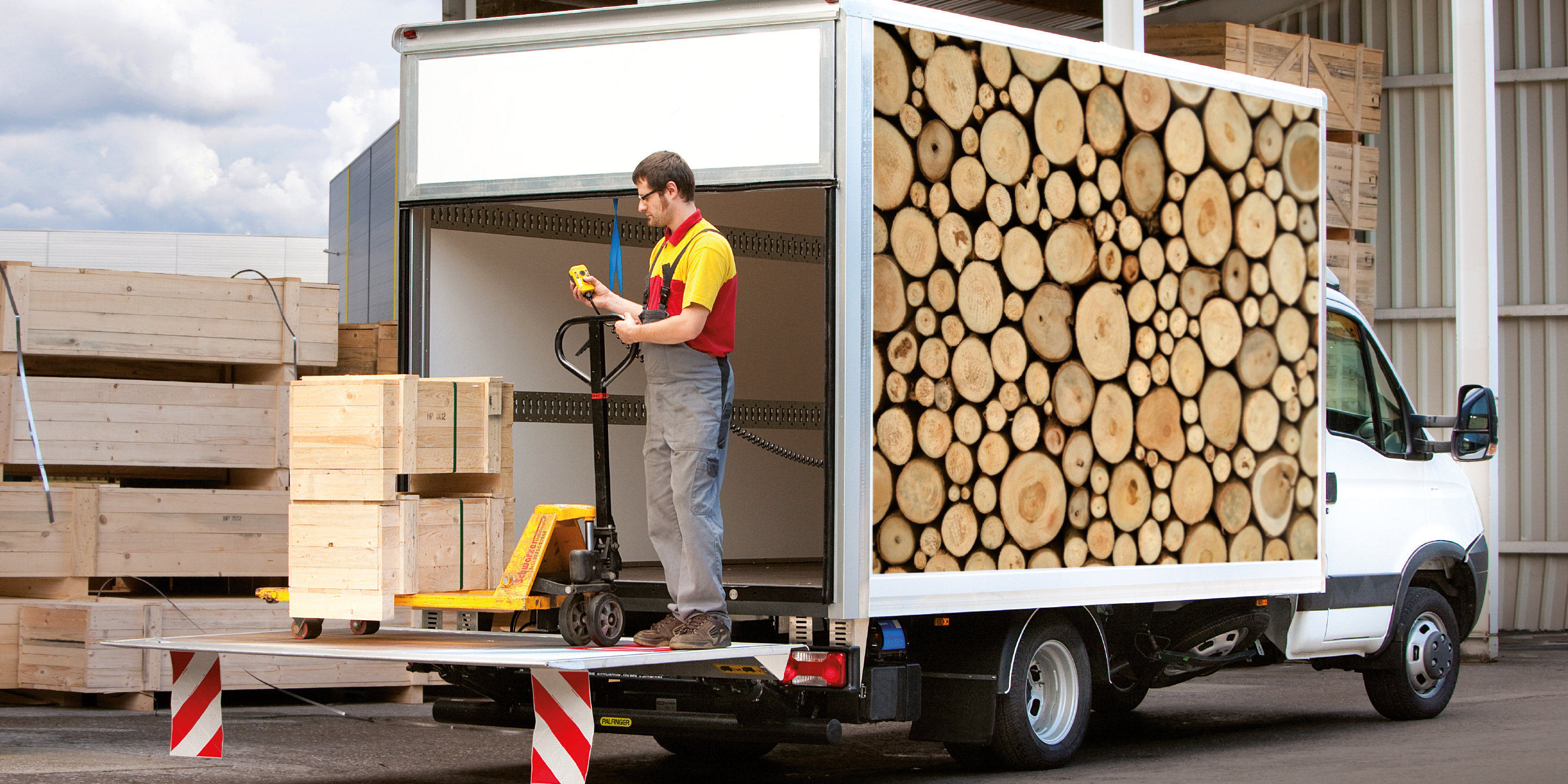

La série 500 / 750 M a été spécialement conçue pour les fourgonnettes présentant un poids total autorisé maximal de 7,5 tonnes. Elle se distingue par un poids total très faible (à partir de 200 kg pour une hauteur de plateforme de 1200 mm) et par un cadre de levage résistant à 4 vérins. Grâce à ses bras courts, ce hayon élévateur convient plus particulièrement aux véhicules à porte-à-faux réduit. Le hayon est équipé en usine d’un dispositif anti-encastrement d’une seule pièce. Il existe également un dispositif anti-encastrement 3 pièces à visser. Si nécessaire, le hayon peut être équipé d’un système d’attelage à rotule. Des flasques spéciaux à boulonner, disponibles pour tous les véhicules courants à châssis en profilé en U ou en oméga, garantissent un montage simple et rapide.
Capacité : 750
kg
Poutre : 120 x 80 x 5 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison
Mesure du déport : - 44 mm
Côte d’entraxe : 460 / 1120 / 1240
Centre de gravité dans le sens longitudinal : 600
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : +90° jusqu’à -10°
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 210 kg | 1450 mm | 2100 mm | alu | - | * |
| 216 kg | 1600 mm | 2100 mm | alu | - | * |
| a (mm) | Q (kg) |
| 750 | 500 |
| 650 | 430 |
| 550 | 360 |
| 400 | 260 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
