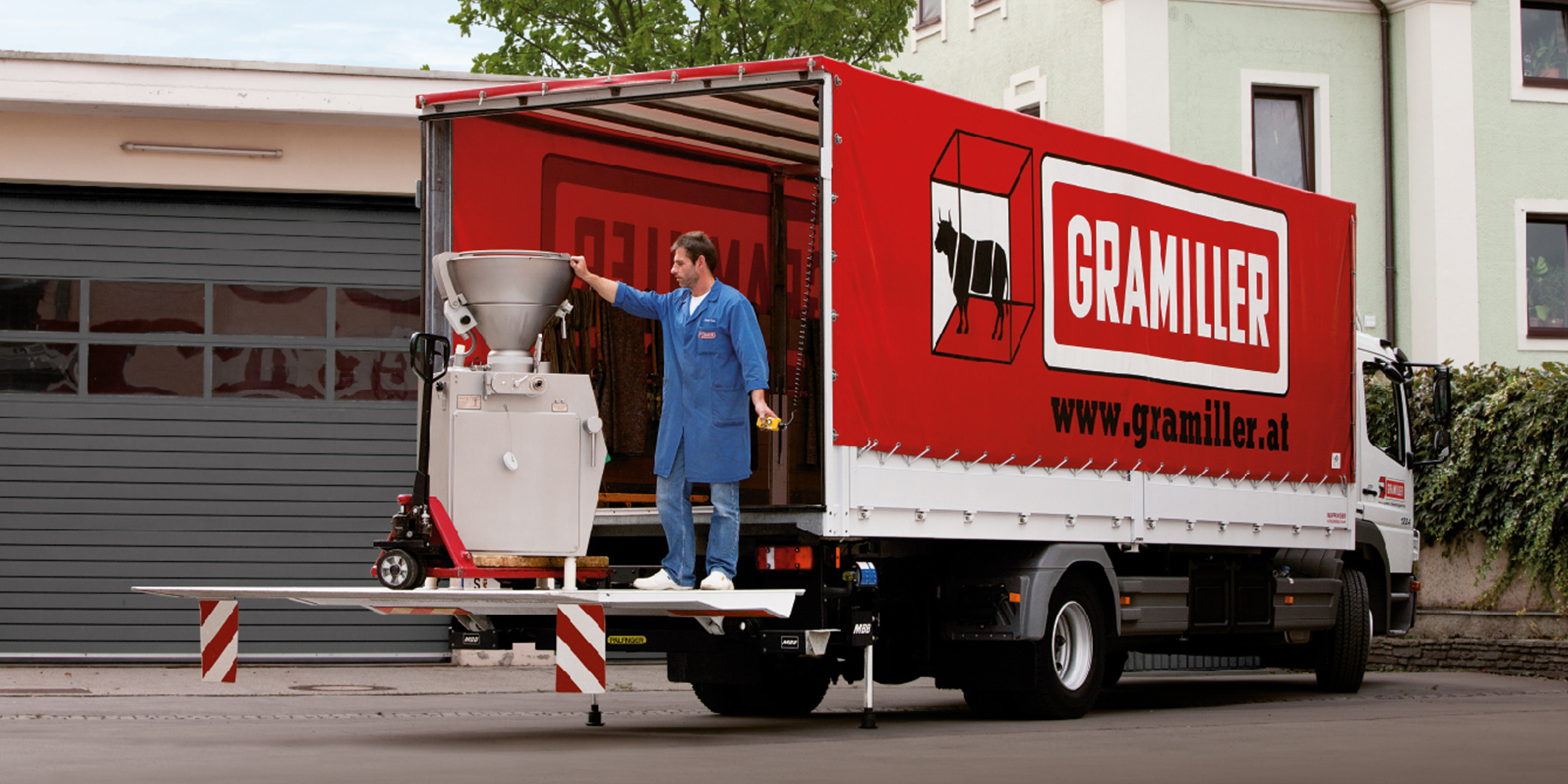

De nombreux secteurs requièrent l’intervention de hayons élévateurs capables de soulever de lourdes charges. Le 2500 KL intervient là où une capacité de 2500 kg est requise, et un centre de gravité de 750 mm suffisant. Le hayon peut être équipé de plateformes en aluminium ou en acier. Tous les équipements et options ainsi que quatre longueurs de bras sont disponibles.
Capacité : 2500
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison
Mesure du déport : - 63 mm
Côte d’entraxe : 1300 mm
Centre de gravité dans le sens longitudinal : 750
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : 90° jusqu’à -10
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 547 kg | 1850 mm | 2500 mm | alu | - |
| 569 kg | 2100 mm | 2500 mm | alu | - |
| 735 kg | 2009 mm | 2500 mm | steel | - |
| 785 kg | 2109 mm | 2500 mm | steel | - |
| a (mm) | Q (kg) |
| 750 | 2500 |
| 900 | 2050 |
| 1100 | 1700 |
| 1600 | 1150 |
| 2400 | 750 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
