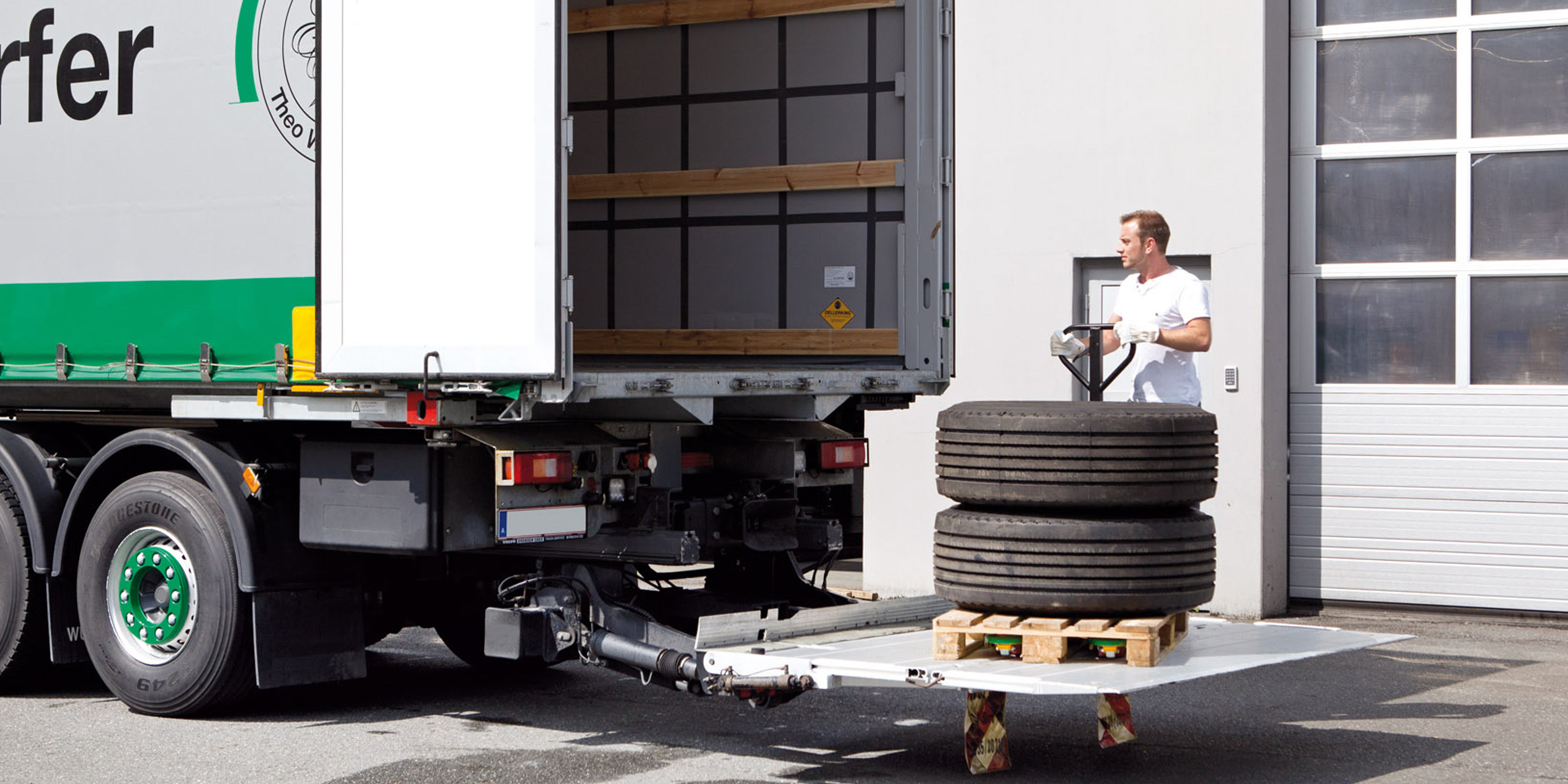

Le modèle MBB R 1500 SM / MBB R 2000 LM à double pliage est conçu pour les carrosseries fixes à porte-à-faux très court (à partir de 1500 mm) et les carrosseries amovibles. Grâce à son extrême compacité, ce hayon élévateur peut être monté notamment sur les châssis de 12 tonnes. Un vérin horizontal de rétraction ramène le hayon dans la position souhaitée. Il est possible de se faire livrer le hayon et l’ensemble des chemins de roulement déjà montés, et de faire peindre le cadre de levage par immersion en cataphorèse. La plateforme rétractée alu/alu fait également office de dispositif anti-encastrement. Son dépliage est amorti. Différentes options, notamment un pont de liaison, sont disponibles.
Capacité : 2000
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison / 1 x vérin de rétraction
Côte d’entraxe : 1300
mm
Centre de gravité dans le sens longitudinal : 750
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : 10° jusqu’à -10
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 650 kg | 1805 mm | 2300 mm | alualu | - |
| a (mm) | Q (kg) |
| 750 | 2000 |
| 1000 | 1500 |
| 1500 | 1000 |
| 1750 | 850 |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
