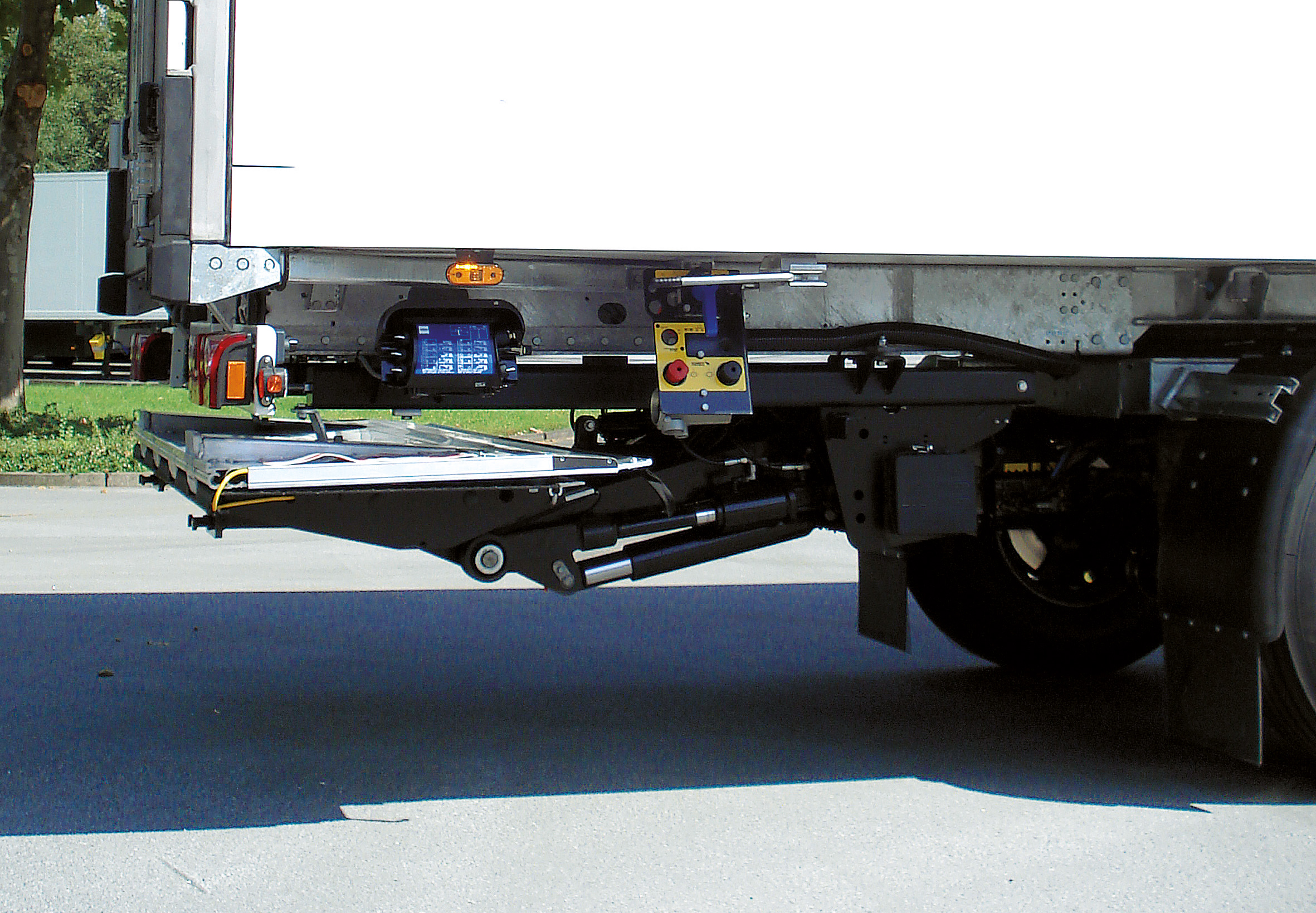

Le hayon TrailGate est spécialement conçu pour les semi-remorques à largeur de cadre d’environ 1300 mm. En option, la plateforme acier/alu est équipée d’une charnière décrochée en aluminium qui s’adapte aux structures des loqueteaux extérieurs et butées. Sa forme très compacte permet même un montage sur les porte-à-faux courts et les véhicules à essieu de direction. Les rails de guidage forment un cadre rigide et permettent un montage sans grands réglages et sans préparation individuelle au type du véhicule. La technique d’éclairage et autres éléments complémentaires peuvent être fixés sur l’arrière du véhicule.
Capacité : 2000
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison / 1 x vérin de rétraction
Côte d’entraxe : 820
Centre de gravité dans le sens longitudinal : 750
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : +10° jusqu’à -10°
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 648 kg | 1800 mm | 2400 mm | alu | - |
| a (mm) | Q (kg) |
| 750 | 2000 |
| 900 | 1650 |
| 1100 | 1300 |
| 1600 | 950 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
