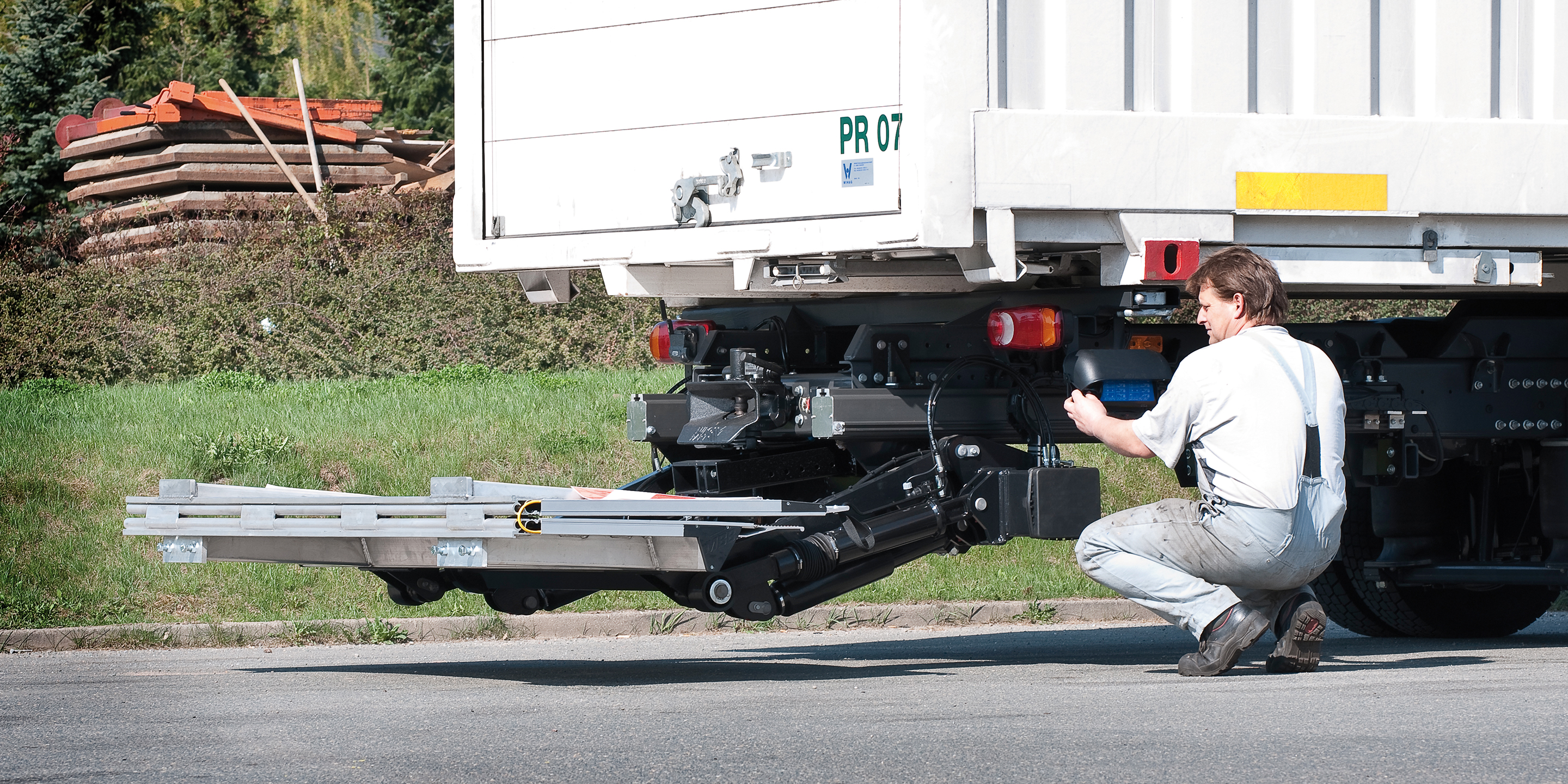

Le hayon rétractable 2000 KLUZ se caractérise par une relation idéale entre capacité de charge et poids à vide. Un vérin horizontal de rétraction ramène le hayon dans la position souhaitée. Il est possible de se faire livrer le hayon et l’ensemble des chemins de roulement déjà montés, et de faire peindre le cadre de levage par immersion en cataphorèse. L’objectif est un montage rapide et facile. La plateforme est soit entièrement en aluminium (partie fixe et partie repliable), soit composée d’une partie fixe en acier et d’une partie pliable en aluminium. La plateforme rétractée fait également office de dispositif anti-encastrement. Une sélection de trois côtes d’entraxe et de cinq longueurs de bras permet un ajustement optimal au véhicule ou à la remorque. L’opérateur pilote aisément le processus complet de sortie et de rétraction à l’aide des commandes K-plus et EasyMove (en option).
Capacité : 2000
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison / 1 x vérin de rétraction
Côte d’entraxe : 750 / 1300 / 1480 mm
Centre de gravité dans le sens longitudinal : 750
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : 10° jusqu’à -10
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 665 kg | 1805 mm | 2400 mm | alualu | - |
| 770 kg | 1800 mm | 2400 mm | steelalu | - |
| a (mm) | Q (kg) |
| 750 | 2000 |
| 900 | 1650 |
| 1100 | 1300 |
| 1600 | 950 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
