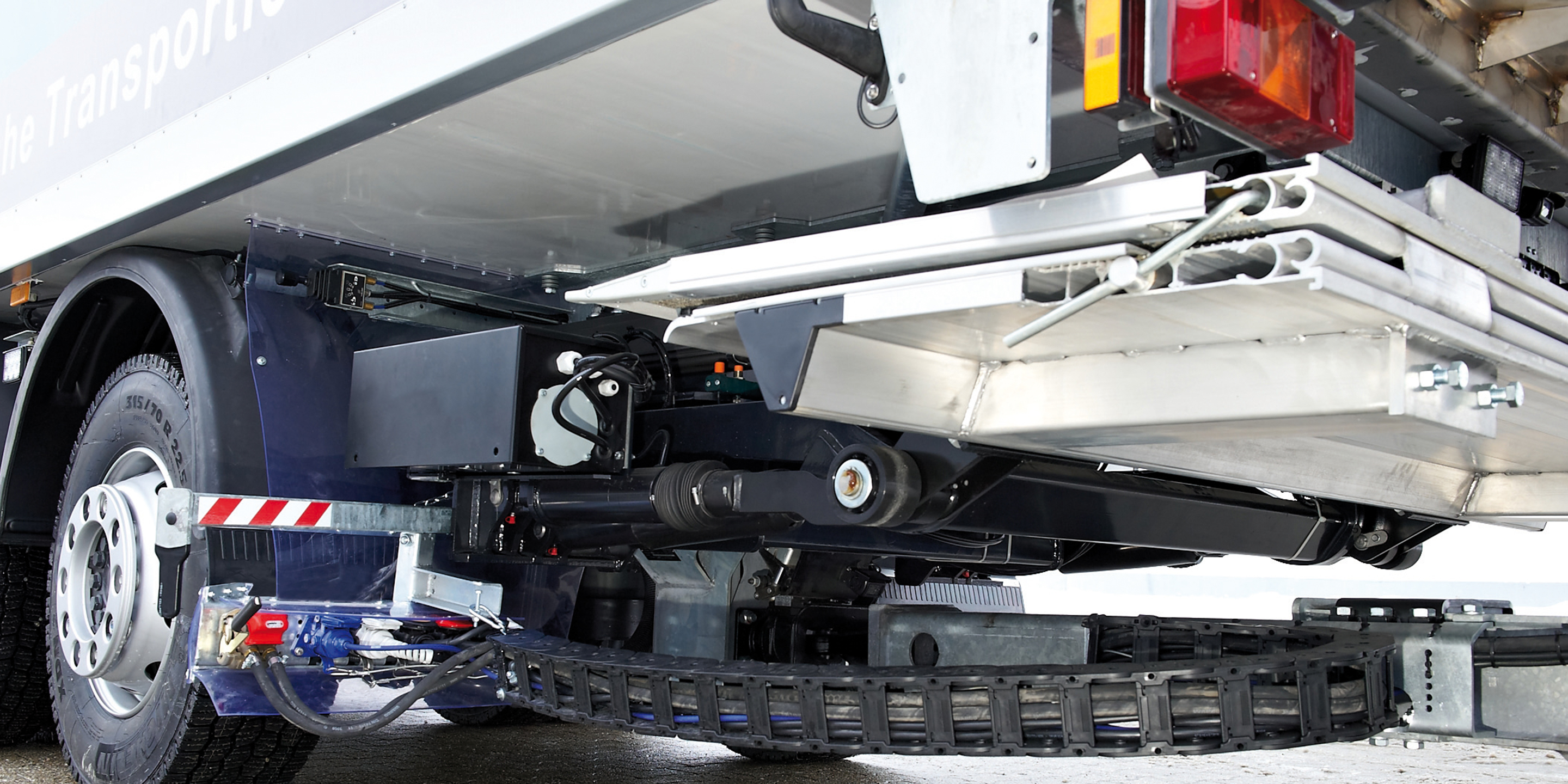

Ces modèles ont été développés sur la base des hayons de type KUZ pour permettre le montage de hayons élévateurs sur des véhicules automobiles à attelage bas. Ce genre de véhicules ne dispose en règle générale que d’un porte-à-faux arrière très court dont la longueur doit être utilisée en totalité par le hayon. Le hayon passe donc lors de la rétraction au-dessus du dispositif d’attelage. La plateforme rétractée acier/alu ou alu fait également office de dispositif anti-encastrement. L’opérateur pilote aisément le processus complet de sortie et de rétraction à l’aide des commandes K-plus et EasyMove (en option).
Capacité : 1500
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison / 1 x vérin de rétraction
Côte d’entraxe : 700 mm
Centre de gravité dans le sens longitudinal : 1000
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : 0° jusqu’à -10°
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 795 kg | 1600 mm | 2400 mm | steelalu | - |
| 710 kg | 1805 mm | 2400 mm | alualu | - |
| a (mm) | Q (kg) |
| 1000 | 1500 |
| 1200 | 1250 |
| 1500 | 1000 |
| 1850 | 800 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
