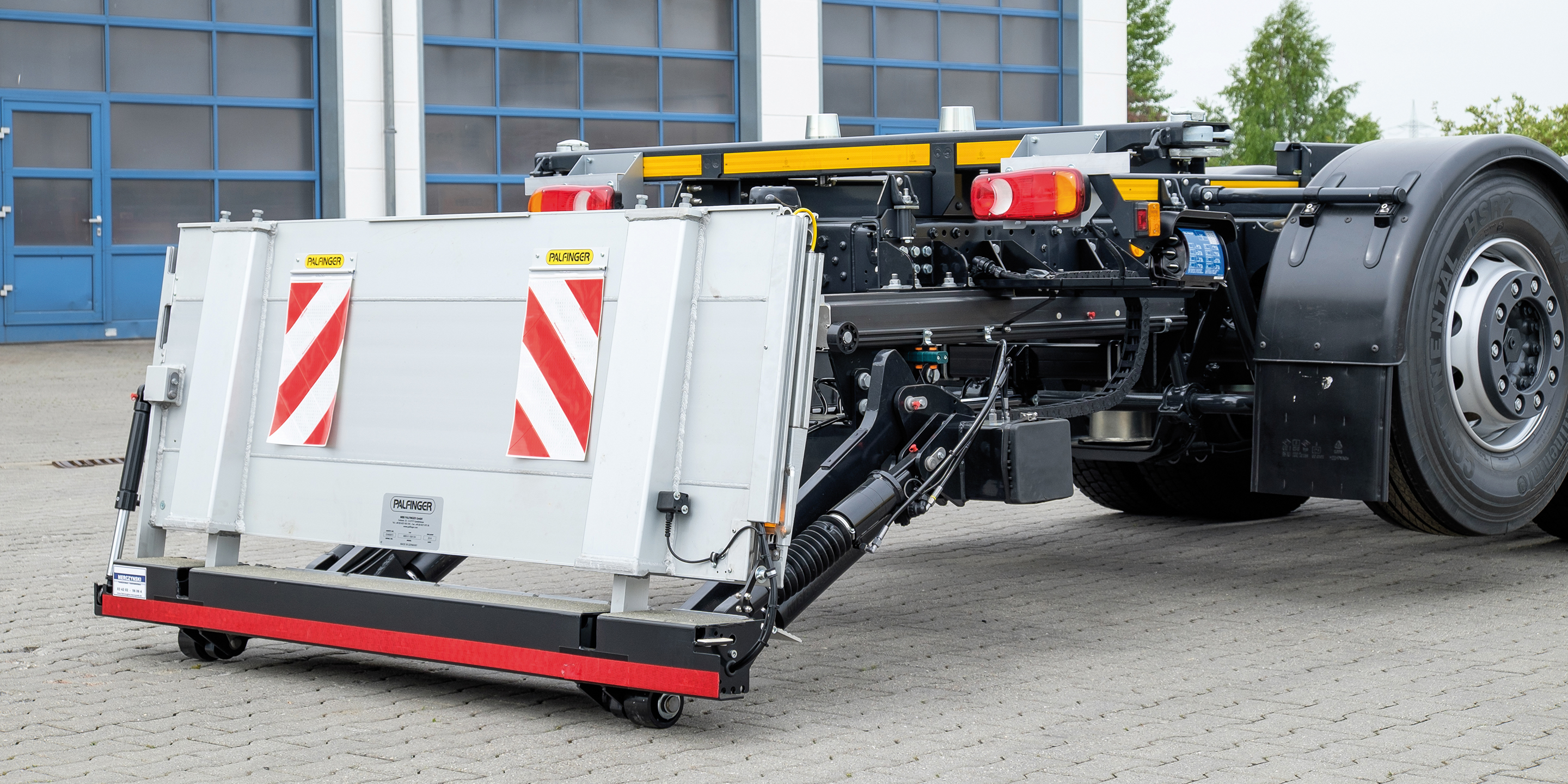

Le modèle KUZF à double repliage est spécialement conçu pour les carrosseries amovibles ainsi que pour les carrosseries fixes à porteà- faux court. En option, il est possible de se faire livrer le hayon et l’ensemble des chemins de roulement déjà entièrement montés, et de faire revêtir le cadre de levage par poudre. La plateforme rétractée fait également office de dispositif anti-encastrement. Le processus complet de sortie/rétraction et sortie/repliage s’actionne facilement par interrupteur à l’aide des commandes conviviales K-plus et EasyMove. Seule la pointe de la plateforme est sortie manuellement avec amortissement. Il est possible de programmer la manipulation (automatique) de différentes longueurs de conteneurs. Le hayon a des propriétés de fonctionnement exceptionnelles en cas d’urgence. Différentes options, notamment un pont de liaison, sont disponibles.
Capacité : 1500
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison / 1 x vérin de rétraction
Côte d’entraxe : 1300 mm
Centre de gravité dans le sens longitudinal : 1000
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : 0° jusqu’à -10°
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 775 kg | 1805 mm | 2300 mm | alualu | - |
| a (mm) | Q (kg) |
| 1000 | 1500 |
| 1200 | 1250 |
| 1500 | 1000 |
| 1850 | 800 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
