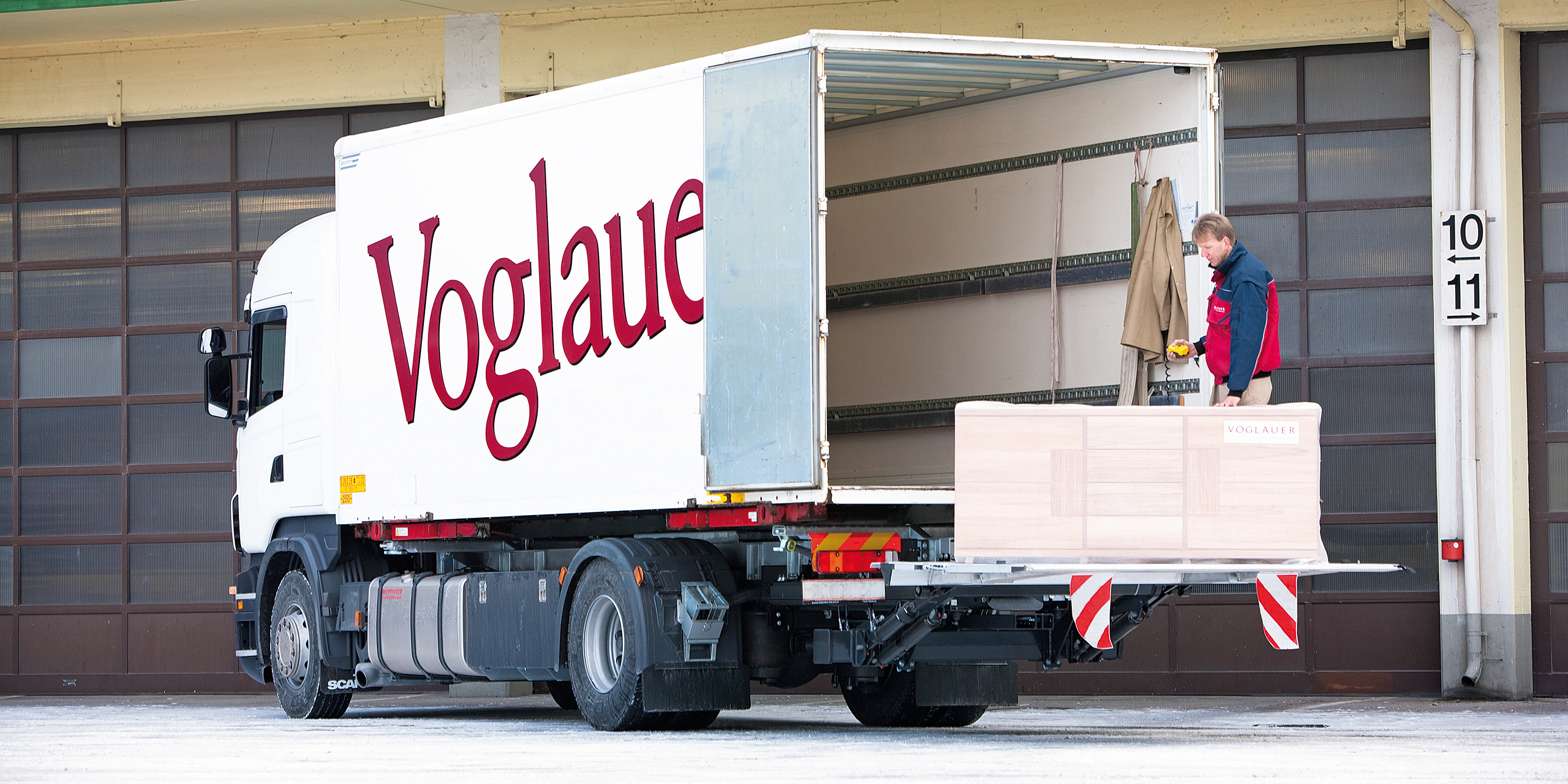

Le MBB R 1500 S est un hayon rétractable d’exécution robuste avec un centre de gravité de 1000 mm. Un vérin horizontal de rétraction ramène le hayon dans la position souhaitée. En option, il est possible de se faire livrer le hayon et l’ensemble des chemins de roulement déjà entièrement montés, et de faire peindre le cadre de levage par immersion en cataphorèse. Cinq longueurs de bras et trois côtes d'entraxe différentes garantissent l'ajustement idéal au véhicule. La plateforme rétractée acier/alu ou alu/alu fait également office de dispositif anti-encastrement. L’opérateur pilote aisément le processus complet de sortie et de rétraction à l’aide des commandes K-plus et EasyMove (en option).
Capacité : 1500
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison / 1 x vérin de rétraction
Côte d’entraxe : 750 / 1300 / 1480 mm
Centre de gravité dans le sens longitudinal : 1000
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : 10° jusqu’à -10
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 665 kg | 1805 mm | 2400 mm | alualu | - |
| 770 kg | 1800 mm | 2400 mm | steelalu | - |
| a (mm) | Q (kg) |
| 1000 | 1500 |
| 1200 | 1250 |
| 1500 | 1000 |
| 1850 | 800 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
