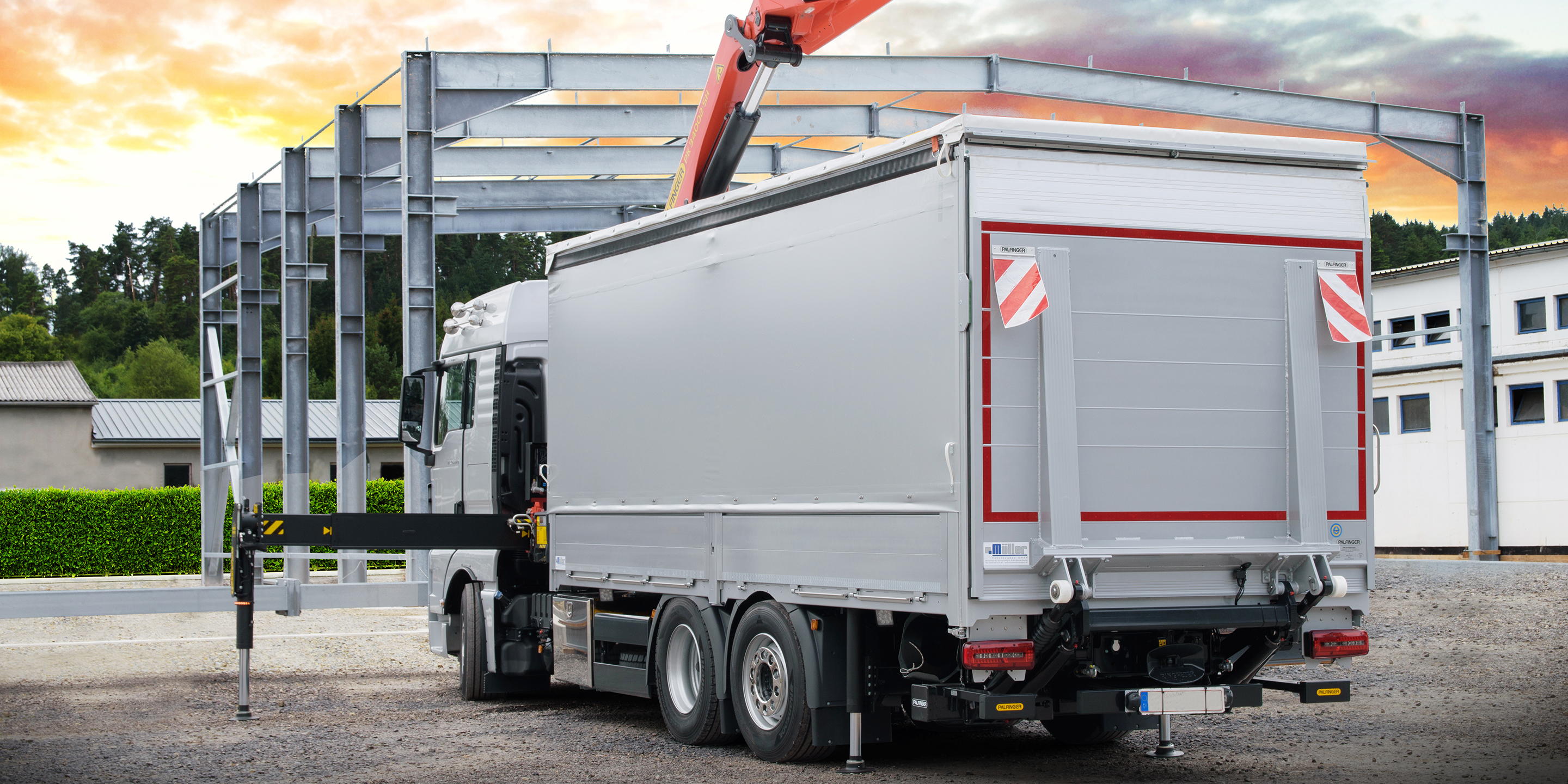

La stabilité était le point important lors de la conception de ce hayon élévateur pour charges lourdes pouvant atteindre 3000 kg. Un mécanisme de levage particulièrement robuste avec 4 vérins et une conception rigide de la plateforme avec un centre de gravité de 1000 mm ou de 1200 mm font que la charge est manutentionnée de façon sûre. L’installation électrique MBB PALFINGER à capteurs permet en plus d’intégrer sans problème des béquilles hydrauliques. Un groupe performant et insonorisé, placé dans la poutre, réduit le niveau de bruit à son minimum lors du chargement et du déchargement. Le hayon élévateur 2500 / 3000 K peut être livré avec une plateforme acier ou aluminium.
Capacité : 3000
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison
Mesure du déport : - 72 mm
Côte d’entraxe : 1300 mm
Centre de gravité dans le sens longitudinal : 1000
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : +90° jusqu’à -10°
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 720 kg | 2050 mm | 2500 mm | alu | - |
| 802 kg | 2400 mm | 2500 mm | alu | - |
| 980 kg | 2409 mm | 2500 mm | steel | - |
| a (mm) | Q (kg) |
| 1000 | 3000 |
| 1200 | 2500 |
| 1500 | 2000 |
| 1800 | 1650 |
| 2400 | 1250 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
