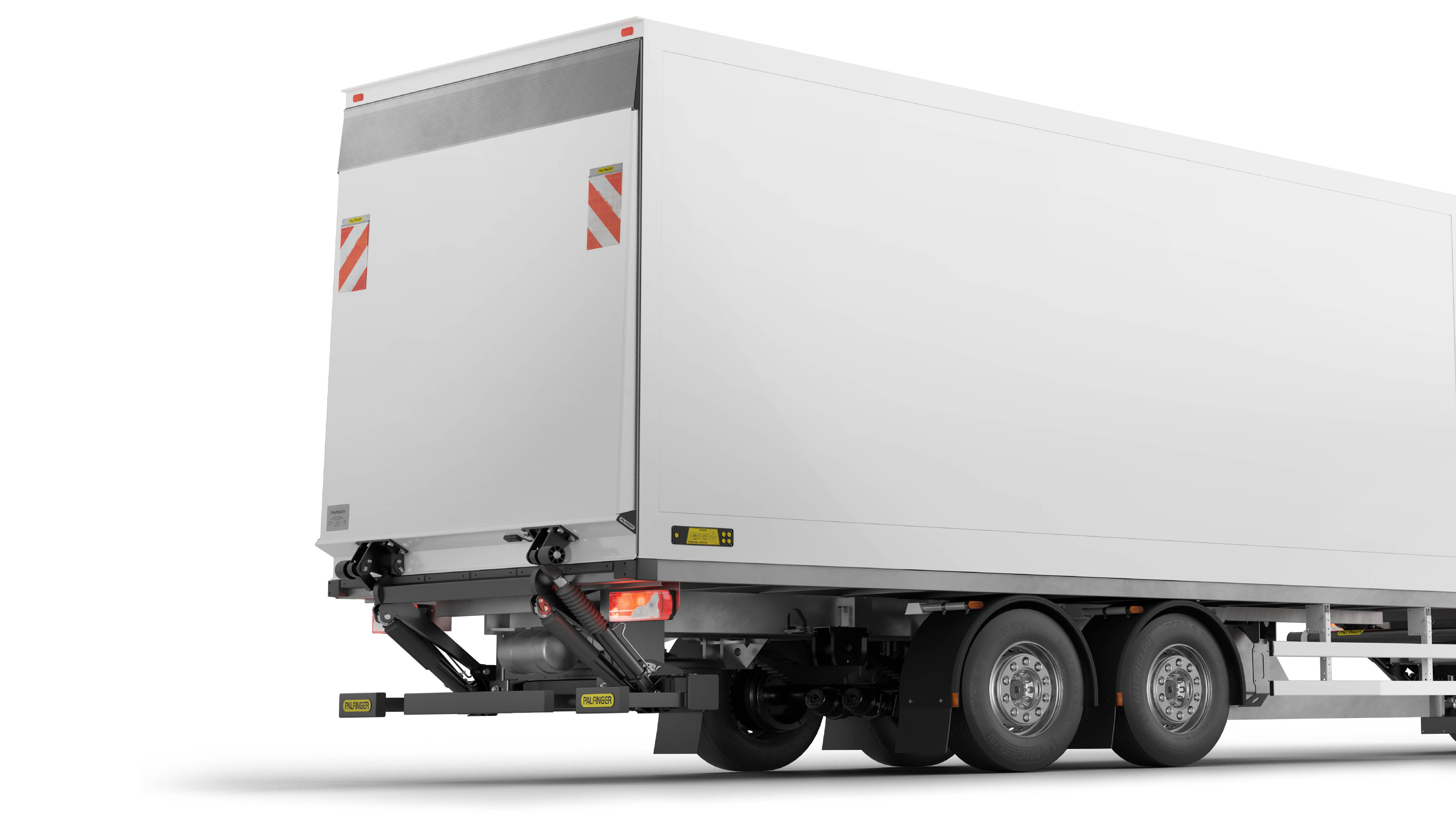

Des hayons élévateurs qui présentent une capacité de 2000 kg, un centre de gravité de 1000 mm et de larges plateformes aluminium ou acier (pouvant mesurer jusqu’à 2800 mm de hauteur) sont indispensables dans le secteur de la distribution professionnelle. Les clients typiques de ce modèle sont les grands groupes alimentaires et les entreprises logistiques dans le domaine des boissons. 4 longueurs de bras allant de 700 à 1000 mm sont à disposition pour être montées sur tous les types de véhicules courants.
Capacité : 2000
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison
Mesure du déport : - 63 mm
Côte d’entraxe : 1300
Centre de gravité dans le sens longitudinal : 1000
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : +90° jusqu’à -10°
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 547 kg | 1850 mm | 2500 mm | alu | - |
| 569 kg | 2100 mm | 2500 mm | alu | - |
| 735 kg | 2009 mm | 2500 mm | steel | - |
| 785 kg | 2109 mm | 2500 mm | steel | - |
| a (mm) | Q (kg) |
| 1000 | 2000 |
| 1250 | 1600 |
| 1600 | 1250 |
| 1900 | 1050 |
| 2200 | 910 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
