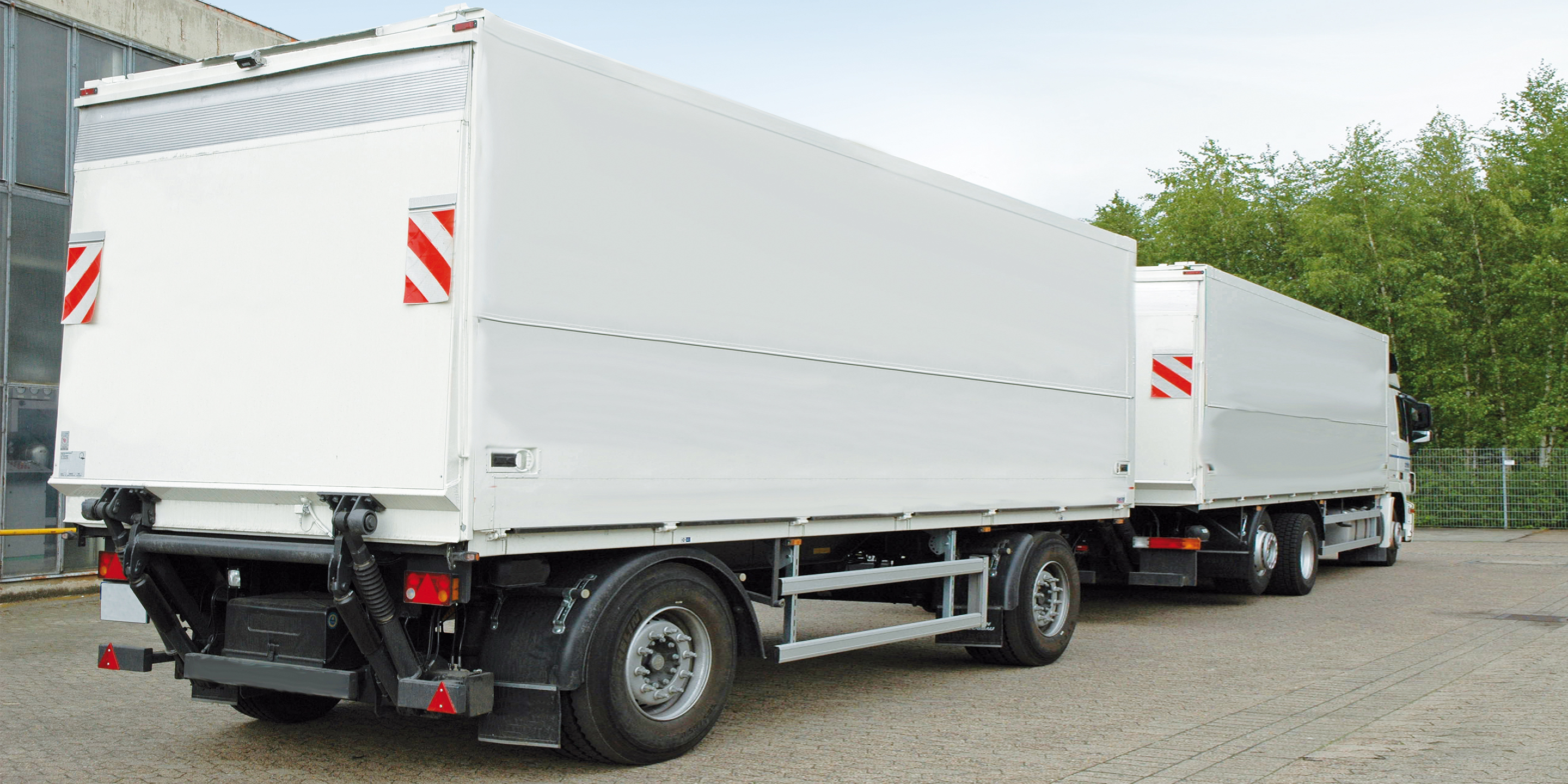

Les hayons élévateurs 1500 / 2000 KS s’utilisent avec les porte-àfaux extrêmement courts. « KS » désigne un montage très incliné. On retrouve ici les composants standards éprouvés des modèles 1500 / 2000 K. La faible profondeur de montage et les quatre longueurs de bras disponibles permettent de nombreuses utilisations différentes.
Capacité : 1500
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison
Mesure du déport : - 63 mm
Côte d’entraxe : 1300
Centre de gravité dans le sens longitudinal : 1000
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : 90° jusqu’à -10
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 735 kg | 2009 mm | 2500 mm | steel | - |
| 547 kg | 1850 mm | 2500 mm | alu | - |
| 569 kg | 2100 mm | 2500 mm | alu | - |
| 785 kg | 2109 mm | 2500 mm | steel | - |
| a (mm) | Q (kg) |
| 750 | 2000 |
| 900 | 1650 |
| 1100 | 1300 |
| 1600 | 950 |
| 2400 | 600 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
