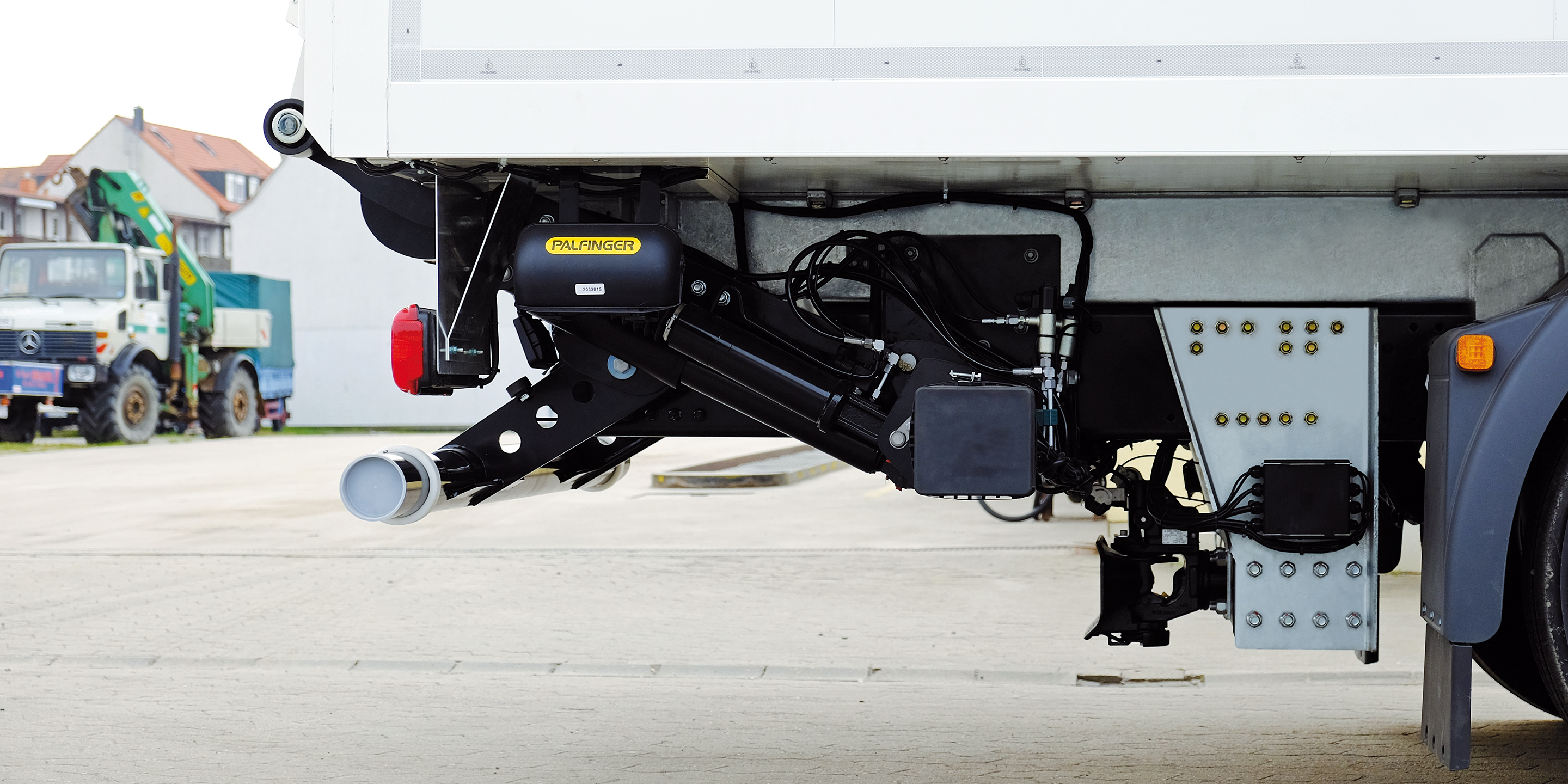

Le hayon élévateur spécial montage sur véhicules à attelage surbaissé. On retrouve ici les composants standards éprouvés des modèles 1500 K et 2000 K. Le dispositif anti-encastrement d’une seule pièce est suspendu sur ressorts et équipé, en option, d’un système d'orientation hydraulique. Le long bras (1100 mm) permet de réaliser le hayon très bas sous le véhicule.
Capacité : 1500
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison
Mesure du déport : - 63 mm
Côte d’entraxe : 1300 mm
Centre de gravité dans le sens longitudinal : 1000
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : +90° jusqu’à -10°
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 703 kg | 2100 mm | 2500 mm | alu | - |
| 714 kg | 2200 mm | 2500 mm | alu | - |
| 725 kg | 2300 mm | 2500 mm | steel | - |
| 811 kg | 2009 mm | 2500 mm | steel | - |
| 861 kg | 2109 mm | 2500 mm | alu | - |
| a (mm) | Q (kg) |
| 1000 | 1500 |
| 1250 | 1200 |
| 1500 | 1000 |
| 1750 | 850 |
| 2000 | 750 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
