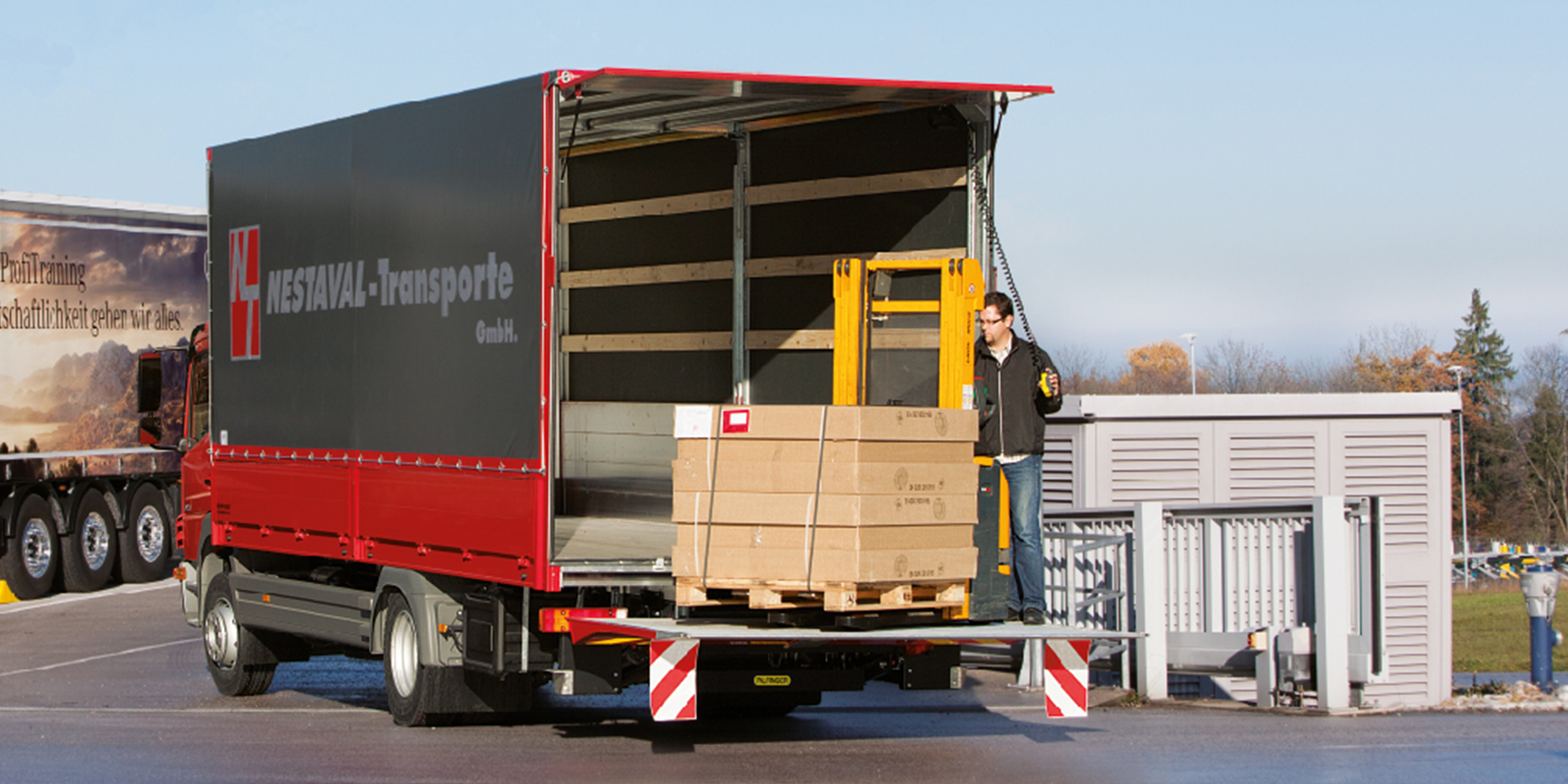

1500 KL est le hayon élévateur idéal lorsqu’il s’agit d’exploiter la charge utile sans dépasser la capacité de charge maximale de 1500 kg. Nettement moins lourd que le 1500 K plus robuste, la version 1500 KL peut être livrée avec les mêmes équipements que celui-ci. Le mécanisme à 4 vérins est livré au choix avec une longueur de bras de 700, 800 ou 900 mm tout en atteignant une hauteur de chargement de 1546 mm maximum.
Capacité : 1500
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison
Mesure du déport : - 57 mm
Côte d’entraxe : 1310 mm
Centre de gravité dans le sens longitudinal : 600
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : +90° jusqu’à -10°
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 390 kg | 1600 mm | 2500 mm | alu | - |
| 398 kg | 1700 mm | 2500 mm | alu | - |
| 405 kg | 1800 mm | 2500 mm | alu | - |
| 415 kg | 2050 mm | 2500 mm | alu | - |
| 510 kg | 1509 mm | 2500 mm | steel | - |
| 570 kg | 1809 mm | 2500 mm | steel | - |
| a (mm) | Q (kg) |
| 600 | 1500 |
| 720 | 1250 |
| 900 | 1000 |
| 1200 | 750 |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
