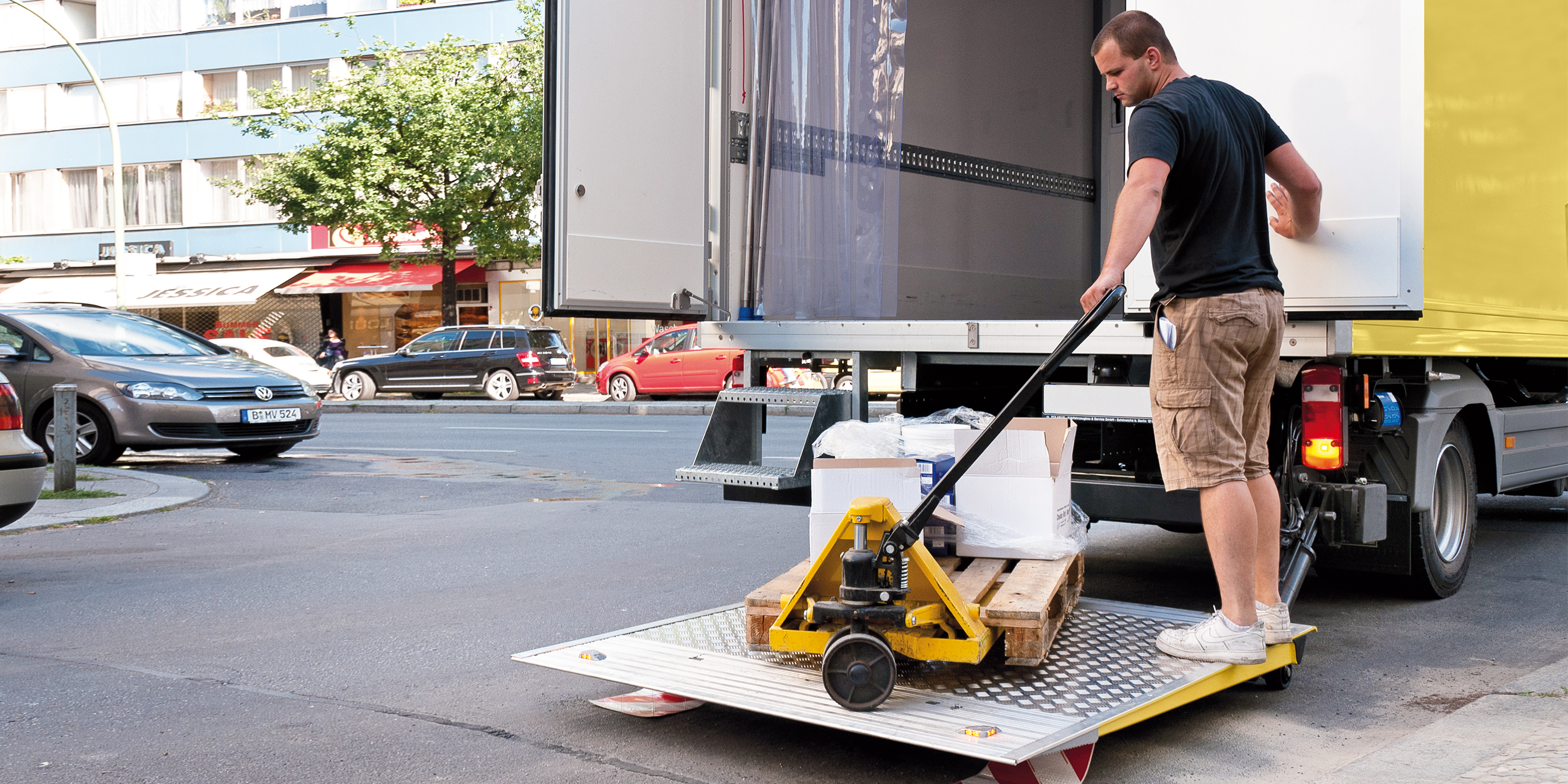

Développés sur la base de la série K éprouvée, les hayons 1/3 (K1T) ou 2/3 (K2T) se caractérisent par leur polyvalence. Ces systèmes interviennent plus particulièrement dans le domaine des transports frigorifiques. Le principal avantage de cette plateforme étroite consiste à permettre d’ouvrir la porte arrière sans devoir ouvrir le hayon élévateur. La plateforme peut être montée côté gauche (par ex. K1TL) ou côté droit (par ex. K1TR). Les plateformes sont disponibles en largeurs de 800 mm (1/3) à 1960 mm (2/3).
Capacité : 1000
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage électrique / 2 x vérin d'inclinaison électrique
Mesure du déport : - 57 mm
Côte d’entraxe : 410 mm
Centre de gravité dans le sens longitudinal : 600
mm
Angle d’inclinaison de la plateforme : +90° jusqu’à -10°
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 317 kg | 1450 mm | 1000 mm | alu | - |
| 319 kg | 1550 mm | 1000 mm | alu | - |
| 320 kg | 1600 mm | 1000 mm | alu | - |
| 324 kg | 1825 mm | 1000 mm | alu | - |
| Bras de levage (en mm) | 900 |
| H (max.) hauteur de plancher à vide | 1554 |
| H (min.) hauteur de plancher en charge | 1225 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 924 |
| K (min.) pour mesure F (max.) | 655 |
| D (min.) mesure minimale de montage | 846 |
| D (max.) mesure maximale de montagel | 921 |
| F (min.) | 860 |
| K (max.) pour mesure F (min.) | 730 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | - |
| G (min.) en charge | - |
| E (max.) largeur du châssis du véhicule (max.) | - |
| E (min.) largeur du châssis du véhicule (min.) | - |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
