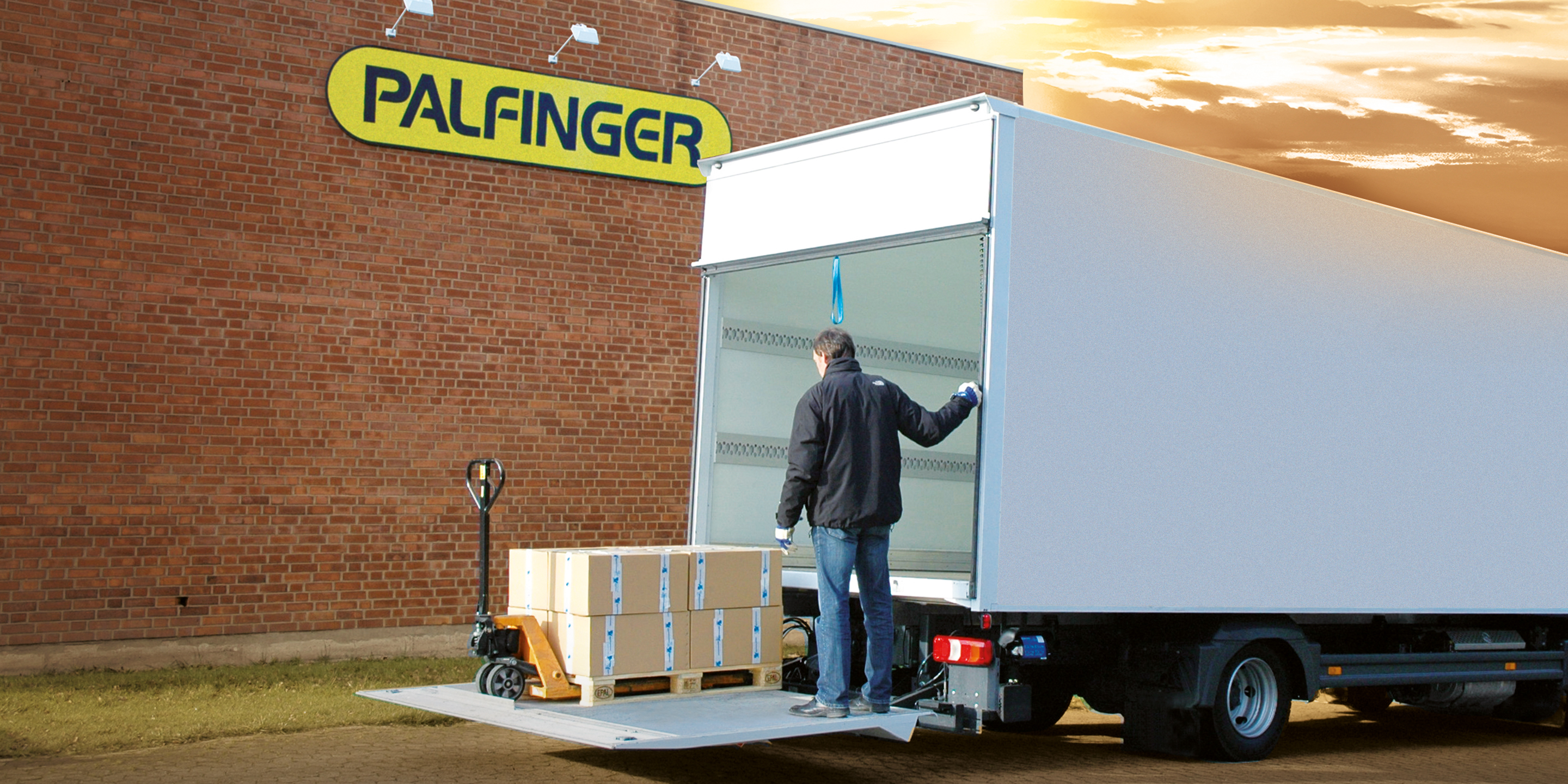

Les exigences vis-à-vis de la logistique et du transport ne cessent d’augmenter. La charge utile élevée, c’est-à-dire un poids de structure faible combiné à une fiabilité maximale, est un aspect qui gagne en importance. MBB PALFINGER a trouvé la solution idéale en la version 1000 ATHLET quattro. ATHLET quattro est un hayon élévateur à 4 vérins optimisé quant à son poids et spécialement conçu pour les utilitaires en distribution, d’un poids total se situant entre 5 et 7,5 t. Il existe également une version à grande côte d'entraxe (1320 mm) destinée aux applications spéciales.
Capacité : 1000
kg
Poutre : 180 x 180 mm
Hydraulique du cadre de levage : 2 x vérin de levage / 2 x vérin d’inclinaison
Mesure du déport : - 44 mm
Côte d’entraxe : Lenkerlänge 600 / 700 mm = 1320 mm / 1100 mm
Centre de gravité dans le sens longitudinal : 600
mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté : 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme : +90° jusqu’à -10°
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort |
| 282 kg | 1600 mm | 2400 mm | alu | - |
| 289 kg | 1700 mm | 2400 mm | alu | - |
| 295 kg | 1825 mm | 2400 mm | alu | - |
| 357 kg | 1509 mm | 2400 mm | steel | - |
| 312 kg | 1209 mm | 2400 mm | steel | - |
| 402 kg | 1809 mm | 2400 mm | steel | - |
| a (mm) | Q (kg) |
| 600 | 1000 |
| 750 | 800 |
| 950 | 600 |
| 1400 | 400 |
| Bras de levage (en mm) | 600 | 700 |
| H (max.) hauteur de plancher à vide | 1100 | 1210 |
| H (min.) hauteur de plancher en charge | 750 | 830 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 620 | 650 |
| K (min.) pour mesure F (max.) | 467 | 592 |
| D (min.) mesure minimale de montage | 617 | 742 |
| D (max.) mesure maximale de montagel | 802 | 871 |
| F (min.) | 420 | 500 |
| K (max.) pour mesure F (min.) | 652 | 721 |
Les poids indiqués s'appliquent aux plates-formes les plus légères de la hauteur correspondante. Les dimensions peuvent varier. Sous réserve de modifications techniques, d'erreurs et de fautes de traduction.
